ベーシックPVDコーティング

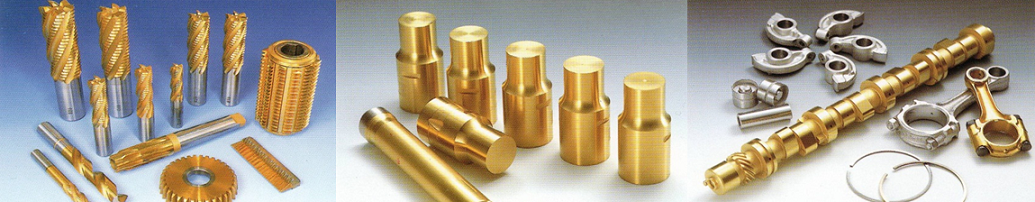

切削工具・金型・機械部品に適したベーシックPVDコーティングです。
業界最大級のAIP装置により大型ワークに対応します。
高性能・短納期・コストパフォーマンスでお客様の生産性向上を約束します。

■業界標準のアークイオンプレーティング・様々な用途に20年の実績

切削工具や金型向けで最もポピュラーなアークイオンプレーティング法によるコーティング処理です。原料ターゲット材をアーク放電で蒸発させ、対象ワークの表面に効率的よくコーティング処理します。

大型ワーク対応、短納期対応

国内最大級のアークイオンプレーティング装置により、最大φ750×900mm・360kgの大型ワークのコーティング処理に対応します。3台(大型・中型・小型)の神戸製鋼所製アークイオンプレーティング装置により、短納期で処理します。

ラインナップ

膜種	膜組成	特徴
TiN	窒化チタン	硬さ・密着性・耐熱性のバランス基準となるコーティング
TiCN	炭窒化チタン	高い硬さと低摩擦が特徴。冷間成形金型用コーティング
TiAlN	窒化チタンアルミ	高い硬さと耐熱性が特徴。あらゆる切削工具や金型に対応
CrN	窒化クロム	基材と強固に密着し信頼性抜群。機械部品用コーティング
Acro	窒化アルミクロム	切削工具から金型まで幅広く対応。オールラウンド耐熱コーティング

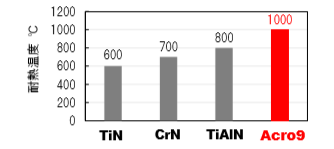

■標準タイプ特性一覧

膜種	硬さHIT	耐熱温度	摩擦係数	表面粗さ
TiN	20GPa	600℃	0.5	Rz<0.8
TiCN	28GPa	400℃	0.2～0.5	Rz<0.8
TiAlN	24GPa	800℃	0.5	Rz<0.8
CrN	16GPa	700℃	0.5	Rz<0.8
Acro	28GPa	1000°	0.5	Rz<1.5

標準タイプの膜厚は2~3μm、処理温度は<500℃です。

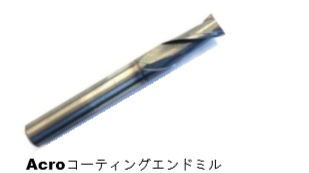

AlCrNコーティング Acro(アクロ)

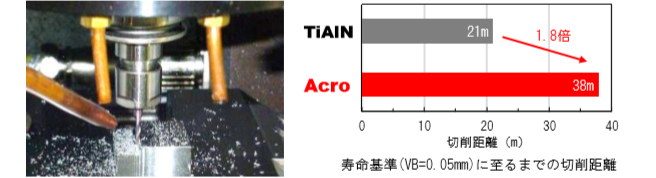

―TiAlNコーティングはAlCrNコーティングへ進化―

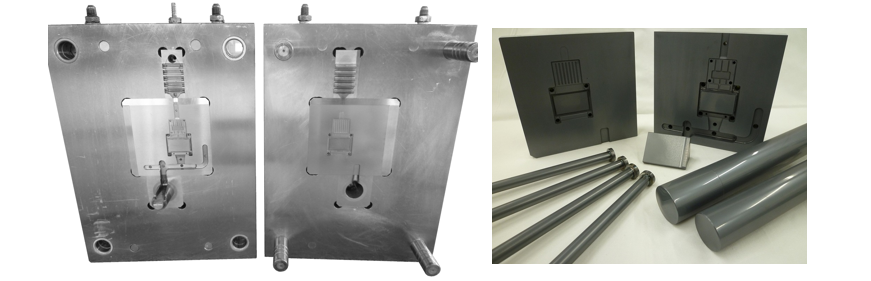

耐熱・耐摩耗・高密着を特徴とした次世代のPVDコーティングです。過酷な高温・高面圧雰囲気で使用される切削工具、鍛造金型、ダイキャスト金型、深穴形状金型等において寿命向上を実現します。

過酷な高温・高面圧環境に対応した新世代AlCrNコーティング“Acro”

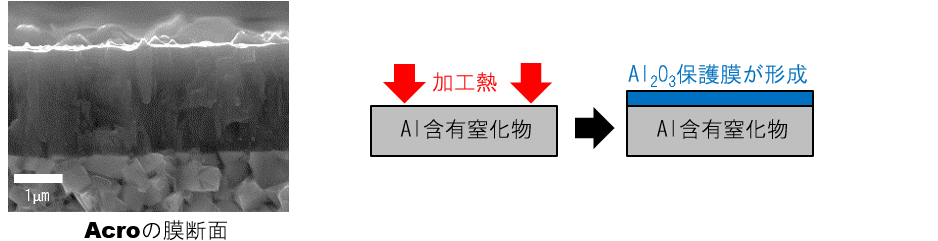

Al含有窒化物は加工熱で最表面にAl2O3保護膜が形成されるため、Al成分が多いほど高温雰囲気で優れた耐摩耗性を示します。窒化物の強固なB1結晶構造を崩さずに含有できるAl量の限界は、TiAlNの約32at%(Ti:Al=35:65)に対してAlCrNは約38at%(Al:Cr=77:23)であり、AlリッチなAlCrNが耐熱コーティングの主役になりつつあります。
